TP2: Sistemas-L

  1. Introduccion
  2. Consigna
  3. Gráficos tortuga
  4. Sistemas-L
  5. Conectando los sistemas-L con gráficos tortuga
  6. Archivo de descripción del sistema-L
  7. El formato SVG
  8. El programa
  9. ¡Extras!
  10. Entrega
  11. Material

Introduccion

La excéntrica coleccionista de arte Czarina Halenur quiere redecorar su lujosa mansión, y para ello encargó una serie de cuadros a los famosos artistas post-modernos Lazzi Lacsulu e Italics Carnaroli.

Luego de una ardua reunión de brainstorming, la temática elegida resultó ser imágenes generadas por computadora. Los artistas subcontratarán al mejor equipo de arte digital de los últimos 50 años: el curso de Paradigmas de Programación “Adagio Yeses - Aromatising Gaga” de FIUBA. El jurado estará compuesto, entre otros, por los bohemios Gitano Scoriac, Defi Tannic, Vans Acta Amancheriez y Rejoneadora Ballon Amtrac.

Consigna

Implementar un programa en Clojure que permita generar imágenes fractales, mediante un algoritmo basado en sistemas-L, una simulación de gráficos tortuga y el formato de imágenes estándar SVG. Explicaremos a continuación cada uno de estos conceptos.

Gráficos tortuga

Fuente: Wikipedia

Gráficos tortuga es un método para generar imágenes usando un cursor (la tortuga) relativo a unas coordenadas cartesianas.

La tortuga tiene tres atributos:

  • Una posición en el plano (que puede expresado en coordenadas cartesianas con dos números reales (x, y)). La tortuga comienza en la posición (0, 0).
  • Una orientación (expresada como un ángulo).
  • Una pluma, teniendo atributos como color, ancho y un indicador de pluma arriba y abajo. La tortuga comienza con la pluma abajo.

La tortuga se mueve con comandos relativos a su posición, como “adelante 10” y “gira a la izquierda 90°”. Si la pluma está “abajo”, la tortuga dibujará una línea recta cada vez que avance.

El módulo turtle de Python contiene una implementación de gráficos tortuga y puede ser útil para entender su funcionamiento.

Por ejemplo, la siguiente secuencia de comandos:

adelante 200
izquierda 90
adelante 100
izquierda 90
pluma arriba
adelante 100
pluma abajo
adelante 100

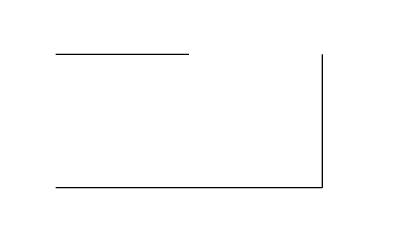

generaría la siguiente imagen (siendo la posición inicial de la tortuga abajo a la izquierda mirando hacia la derecha, y mostrando la tortuga en su posición final, arriba a la izquierda):

En nuestra implementación, la tortuga deberá ser capaz de responder, al menos, a los siguientes comandos:

  • adelante(n): Avanza n unidades en la dirección actual. Si la pluma está abajo, dibuja una línea recta entre las posiciones inicial y final.
  • derecha(α), izquierda(α): Gira según el ángulo α a la derecha o izquierda.
  • pluma_arriba(), pluma_abajo(): Asigna el estado de la pluma.

Sistemas-L

Fuente: Wikipedia

Un sistema-L o un sistema de Lindenmayer es un conjunto de símbolos y reglas que tiene una naturaleza recursiva y que permite, entre otras cosas, generar imágenes fractales.

Un sistema-L está formado por:

  • un alfabeto: el conjunto de todos los símbolos válidos.
  • un axioma: Una cadena de símbolos del alfabeto que define el estado inicial del sistema.
  • un conjunto de reglas de transformación: Cada regla de transformación consiste de una cadena predecesora y una cadena sucesora.

En nuestra implementación solo vamos a soportar cadenas predecesoras formadas por un único caracter.

Por ejemplo:

  • Alfabeto: F+-
  • Axioma: F
  • Reglas:
    • F → F+F-F-F+F

Este sistema tiene una sola regla de transformación, en la que el predecesor es la cadena F, y el sucesor es F+F-F-F+F. Según esta regla, podemos procesar el sistema-L comenzando con el axioma y reemplazando símbolos en forma iterativa:

0. F
1. F+F-F-F+F
2. F+F-F-F+F+F+F-F-F+F-F+F-F-F+F-F+F-F-F+F+F+F-F-F+F
3. ...

Podríamos seguir indefinidamente, en este caso generando una cadena cada vez más larga.

Otro ejemplo, esta vez con dos reglas:

  • Alfabeto: FG+-
  • Axioma: F-G-G-
  • Reglas:
    • F → F-G+F+G-F
    • G → GG

El procesamiento de este sistema produce:

0. F-G-G-
1. F-G+F+G-F-GG-GG-
2. F-G+F+G-F-GG+F-G+F+G-F+GG-F-G+F+G-F-GGGG-GGGG-
3. ...

Conectando los sistemas-L con gráficos tortuga

En todos nuestros sistemas-L usaremos como alfabeto los caracteres ASCII, y a cada sistema le asignaremos además un ángulo α.

Nuestras imágenes serán generadas asignando una operación de la tortuga a cada caracter, de la siguiente manera:

  • F o G: Avanzar una unidad
  • f o g: Pluma arriba, avanzar una unidad, pluma abajo
  • +: Girar a la derecha α
  • -: Girar a la izquierda α
  • |: Invertir la dirección (es decir, girar 180°)

Además, contaremos con una pila de tortugas, y la tortuga activa será siempre la que está en el tope de la pila. Los siguientes comandos controlarán la pila:

  • [: Apilar una nueva tortuga, que arranca con el mismo estado (posición, orientación y pluma) que la tortuga que estaba previamente en el tope.
  • ]: Desapilar (la tortuga que estaba en el tope se descarta).

Cualquier caracter que no tenga asignada una operación (es decir, que no sea uno de los listados arriba), será ignorado.

Veamos cómo quedan las imágenes con el sistema-L visto anteriormente:

  • Axioma: F
  • Reglas:
    • F → F-F+F+F-F
  • α: 90
0. F


1. F-F+F+F-F


2. F-F+F+F-F+F-F+F+F-F+F-F+F+F-F+F-F+F+F-F+F-F+F+F-F

Otro ejemplo: un sistema que hace uso de la pila con los símbolos [ y ]:

  • Axioma: X
  • Reglas:
    • F → FF
    • X → F+[[X]-X]-F[-FX]+X
  • α: 22.5

Con este sistema, luego de varias iteraciones se genera la siguiente imagen:

Archivo de descripción del sistema-L

Nuestro programa deberá cargar la información del sistema-L a partir de un archivo con el siguiente formato:

<ángulo>
<axioma>
<predecesor1> <sucesor1>
<predecesor2> <sucesor2>
<predecesor3> <sucesor3>
...

Por ejemplo, el sistema del ejemplo anterior se puede codificar en un archivo arbol.sl:

22.5
X
F FF
X F+[[X]-X]-F[-FX]+X

Disponemos de una colección de sistemas-L de ejemplo para descargar en la sección Material.

El formato SVG

Fuente: Wikipedia

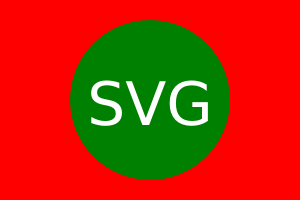

Scalable Vector Graphics o SVG es un formato de archivo basado en XML que permite codificar imágenes. Un ejemplo de una imagen simple codificada en formato SVG es:

<svg viewBox="0 0 300 200" xmlns="http://www.w3.org/2000/svg">
  <rect width="300" height="200" fill="red" />
  <circle cx="150" cy="100" r="80" fill="green" />
  <text x="150" y="125" font-size="60" text-anchor="middle" fill="white">SVG</text>
</svg>

Si guardamos esto en un archivo llamado imagen.svg, podemos visualizar la imagen generada en cualquier programa capaz de interpretar archivos SVG. En particular, cualqueir navegador web moderno (por ejemplo Firefox o Chrome) puede abrir y mostrar archivos SVG.

Una imagen generada por una tortuga estará compuesta por una secuencia de líneas. Una forma de traducir esto en formato SVG es usando una secuencia de elementos <line>. Por ejemplo, la imagen generada a partir del ejemplo en la sección Gráficos tortuga se puede codificar en SVG así:

<svg viewBox="-50 -150 300 200" xmlns="http://www.w3.org/2000/svg">
  <line x1="0" y1="0" x2="200" y2="0" stroke-width="1" stroke="black" />
  <line x1="200" y1="0" x2="200" y2="-100" stroke-width="1" stroke="black" />
  <line x1="100" y1="-100" x2="0" y2="-100" stroke-width="1" stroke="black" />
</svg>

Por omisión SVG utiliza un sistema de coordenadas en el cual el eje Y crece hacia abajo, y por eso utilizamos coordenadas negativas en y1 e y2.

Notar que el atributo viewBox permite controlar la “ventana” del plano que será visible en la imagen. Los 4 números son x-mínimo, y-mínimo, ancho y alto. En nuestro ejemplo, la esquina superior izquierda de la ventana es (-50, -150) y la inferior derecha es (250, 50), y de esta forma dejamos un margen para que el dibujo no quede demasiado cercano a los bordes.

Otra forma equivalente de codificar la misma imagen es utilizando un único elemento <path>. La imagen generada es exactamente igual; el contenido del archivo es un poco más críptico pero la ventaja es que ocupa menos espacio. Dentro del atributo d usamos los comandos M x y para movernos a las coordenadas (x, y) y L x y para movernos dibujando una línea recta:

<svg viewBox="-50 -150 300 200" xmlns="http://www.w3.org/2000/svg">
  <path d="M 0 0 L 200 0 L 200 -100 M 100 -100 L 0 -100" stroke-width="1" stroke="black" fill="none"/>
</svg>

Con estos ejemplos es suficiente para la implementación del TP. Para más información acerca del formato SVG, consultar la documentación de SVG en MDN.

El programa

El proyecto debe estar programado en Clojure utilizando Leiningen.

El programa debe recibir tres parámetros por la línea de comandos (que se recibirán como parámetros en la función -main):

  • el nombre del archivo que contiene la descripción del sistema-L
  • la cantidad de iteraciones a procesar
  • el nombre del archivo SVG a escribir

Por ejemplo:

$ lein run arbol.sl 3 arbol.svg

Utilizar los sistemas-L de ejemplo provistos en la sección Material para verificar que el programa funciona correctamente.

No se permite utilizar ninguna función que produzca efectos secundarios, excepto aquellas necesarias para leer y escribir archivos.

¡Extras!

Esta sección es completamente opcional y solo deberían intentar hacerla si ya cumplieron con los requisitos antes descriptos.

A último minuto, Czarina Halenur decidió que le gustaría que su arte tenga ciertas características que se le atribuyen a la pintura pos-modernista. Los mismos deberían incluír:

  • Incrementar/disminuir el grosor de la pluma (Ver qué acepta la propiedad stroke-width del tag line o path)
  • Cambiar el color (Ver qué colores acepta la propiedad stroke del tag line o path)
  • Dibujar una hoja (por ejemplo, se puede usar el tag <circle/> de SVG.)
  • Permitir que el ángulo sea diferente para derecha e izquierda.

Experimentar el agregado de la funcionalidad extra en los ejemplos.

Por ejemplo. Modificando las reglas del arbol3.sl a:

F -> Fa2[+Fb1]F[-Fa1]Fb5L

donde

  • a: Cambiar a color Azul
  • b: Cambiar a color Rojo
  • 1: Cambiar el grosor de la pluma a 1
  • 2: Cambiar el grosor de la pluma a 2
  • L: Dibujar un círculo

podemos dibujar un árbol de colores con grosores distintos y círculos en las hojas!

Hay total libertad en la definición de las reglas, se puede utilizar cualquier simbología con cualquier significado (como poner un cuadrado en las hojas, o un emoji).

Entrega

Fecha de entrega: 9 de junio 2025

Fecha límite para aprobar: 26 de junio 2025

  • El código debe estar alojado en un repositorio privado de Github.
    • Ver Uso de Git y Github
    • Agregar al repositorio un archivo README.md con el nombre y padrón de los integrantes del grupo.
    • El código debe estar alojado en un repositorio privado de Github dentro de el Github Classroom de la catedra
    • Para eso deberan entrar a este link y crear un grupo junto con su compañero de TP.

Material

sistemas-l.zip

Ejemplos de archivos .sl con definiciones de sistemas-L.

sistemas-l-svg.zip

Archivos SVG generados a partir de los sistemas-L de ejemplo.
