TP2

  1. Introducción
  2. La animación
  3. Interfaz gráfica
  4. Ejecución por línea de comandos
  5. Máquina virtual
  6. Comandos
  7. Pruebas
  8. Requerimientos no funcionales
  9. Documentación Audiovisual
  10. Entrega y Gestión de Repositorio
    1. Pasos para vinculación
    2. Repositorio
  11. Entrega y nota
    1. Evaluación

Introducción

El objetivo del TP2 es desarrollar un programa que permite generar una animación mediante un lenguaje de programación sencillo.

Se evaluarán los siguientes conceptos:

  • Programación funcional (el programa debe ser escrito en lenguaje Clojure)
  • Programación orientada a eventos
  • Interfaces gráficas
  • Concurrencia

La animación

El programa generará una animación de 256 cuadros. Cada cuadro es una imagen de 256 x 256 pixeles. Cada pixel está compuesto por 3 valores enteros R, G, B entre 0 y 255.

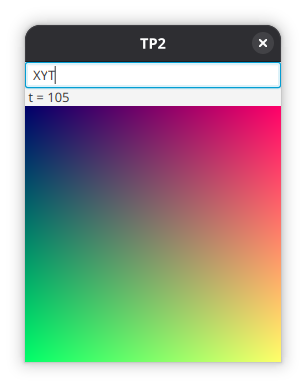

Interfaz gráfica

La interfaz gráfica debe consistir, por lo menos, de una ventana no redimensionable con:

  • Un campo de texto donde el usuario puede ingresar el código a ejecutar.
  • Una etiqueta donde se muestra el valor actual del tiempo t (entre 0 y 255), o un mensaje de error en caso de que el código sea inválido.
  • La animación de 256x256 pixels.

Se busca que la animación se reproduzca aproximadamente a 10 cuadros por segundo, aunque no es un requerimiento que la velocidad de reproducción sea precisa y constante. Como la animación tiene 256 cuadros, la duración total debe ser de aproximadamente 25 segundos.

Cuando el usuario modifica el código, se debe reiniciar el tiempo t a 0.

Ejecución por línea de comandos

El proyecto debe estar implementado utilizando la herramienta Leiningen.

Al ejecutarlo con lein run debe arrancar con el campo de texto vacío esperando a que el usuario ingrese algún código.

Al ejecutarlo con lein run <codigo> debe inicializar el campo de texto con el código.

Máquina virtual

El valor de cada pixel se puede calcular mediante una función pura, que recibe:

  • El código a ejecutar (String de hasta 1024 caracteres)
  • Las coordenadas x, y del pixel (0-255)
  • El tiempo actual t (0-255)

Y devuelve:

  • El color del pixel R, G, B (0-255)

El código se ejecuta en una máquina virtual que tiene el siguiente estado:

  • El contador de programa (IDX), un número entero que indica el próximo comando del código a evaluar. Inicia en 0.
  • Una pila de datos (DS), que almacena hasta 8 números enteros de 32 bits. Inicia vacía.
  • Una pila de ciclos (LS), que almacena la información necesaria para ejecutar ciclos. Capacidad máxima 8. Inicia vacía.
  • Un valor entero M que puede ser 0, 1 o 2. Se usa para determinar el comportamiento ante división por 0. Inicia en 0.

Por cada pixel, la máquina virtual se inicializa en el estado inicial, y luego se evalúan los comandos del código uno por uno, incrementando IDX, hasta que IDX llega al final del código.

Al finalizar la ejecución, se toman los 3 valores que están en el tope de DS como los valores R, G, B del pixel. Si la pila tiene menos de 3 valores, se asume que los valores faltantes son 0. Por ejemplo, si la pila es [30 50] (50 en el tope), quedará R = 0, G = 30, B = 50). Si alguno de los valores no está en el rango 0-255, se produce un error.

En caso de error al ejecutar el código (por ejemplo si se intenta apilar un valor y la pila está llena, o desapilar de una pila vacía), la ejecución de la máquina virtual finaliza inmediatamente (¡pero la aplicación no se debe colgar!).

Comandos

A continuación el listado de comandos que puede ejecutar la máquina virtual.

Si el código contiene un caracter que no es un comando válido, se produce un error.

X

Apila en DS el valor de la coordenada x.

Y

Apila en DS el valor de la coordenada y.

T

Apila en DS el valor de la coordenada t.

N

Apila en DS el valor 0.

0 - 9

Multiplica el valor en el tope de DS por 10, y le suma el valor del dígito decimal.

Por ejemplo, N126:

  1. N Apila 0.
  2. 1 Queda 0 * 10 + 1 = 1
  3. 2 Queda 1 * 10 + 2 = 12
  4. 6 Queda 12 * 10 + 6 = 126

El siguiente código, entonces, genera una imagen de un color pleno violeta pastel: N146N111N218

C

Clamp: Si el valor en el tope de DS es negativo, se reemplaza por 0. Si es mayor a 255, se reemplaza por 255.

Por ejemplo, el código XY+ produce un error cuando el valor es mayor a 255, mientras que XY+C no.

D

Apila el valor que está en el tope de DS.

P

Desapila un valor de DS y lo descarta.

S

Intercambia los 2 valores en el tope de DS.

R

Rota los 3 valores en el tope de DS. [... a b c] -> [... b c a]

!

Se desapila un valor a de DS. Si a es 0, se apila 1. En caso contrario se apila 0.

+

Desapila b. Desapila a. Apila a + b.

Por ejemplo, el código N70N50+ deja 120 en DS.

-

Desapila b. Desapila a. Apila a - b.

*

Desapila b. Desapila a. Apila a * b.

^

Desapila b. Desapila a. Apila a ^ b. (operación de bits XOR).

&

Desapila b. Desapila a. Apila a & b. (operación de bits AND).

|

Desapila b. Desapila a. Apila a | b. (operación de bits OR).

=

Desapila 2 valores. Apila 1 si son iguales, 0 en caso contrario.

Por ejemplo, el código XY=N255* muestra una línea diagonal azul. El código XY=!N255* muestra una línea diagonal negra sobre un fondo azul.

<

Desapila b. Desapila a. Apila 1 si a < b, 0 en caso contrario.

>

Desapila b. Desapila a. Apila 1 si a > b, 0 en caso contrario.

/

Desapila b. Desapila a.

Si b es 0:

  • Si el modo M es 0, la ejecución de la máquina virtual finaliza con un error.
  • Si el modo M es 1, se ignora el error y la ejecución de la máquina virtual finaliza con el valor del pixel RGB = 0, 0, 0.
  • Si el modo M es 2, se ignora el error y la ejecución de la máquina virtual finaliza con el valor del pixel RGB = 255, 0, 0.

En caso contrario, apila a / b (división entera).

%

Desapila b. Desapila a.

Si b es 0: mismo comportamiento que /.

En caso contrario, apila a % b (resto de la división entera).

Nota: Hay diferentes variantes de la operación “modulo” cuando los operandos son negativos. En este caso se busca el modulo según la división euclídea. Para calcularlo en Clojure: (mod (rem a b) (abs b)).

Por ejemplo, el código NN8-N5% deja 2 en DS.

M

Incrementa el valor de M. Si es 2 pasa a ser 0.

Por ejemplo:

  • El código XY% produce un error.
  • El código MXY% produce una imagen en la que algunos pixeles son negros indicando el error.
  • El código MMXY% produce una imagen en la que algunos pixeles son rojos indicando el error.

[

Marca el inicio de un ciclo.

Desapila un valor a de DS, que se usará como contador.

Si a es positivo, se apila en LS los valores de IDX + 1 y a. Luego se incrementa IDX y comienza la ejecución del ciclo.

En caso contrario, se saltea la ejecución del ciclo. En este caso se busca el ] correspondiente en el código (teniendo en cuenta los [] anidados), y se reemplaza el valor de IDX por la posición del ].

]

Marca el fin de un ciclo.

Se decrementa el contador en el tope de LS.

Si el contador es positivo, se debe iterar una vez más. Se reemplaza IDX por el valor en el tope de LS.

En caso contrario, se desapila de LS y se incrementa IDX continuando la ejecución en el siguiente comando luego de ].

Pruebas

Se ofrece la siguiente tabla con casos de prueba para la función pura que evalúa el color de un pixel:

Código x, y, t R, G, B
(vacío) 1, 2, 3 0, 0, 0
X 1, 2, 3 0, 0, 1
Y 1, 2, 3 0, 0, 2
T 1, 2, 3 0, 0, 3
XY 1, 2, 3 0, 1, 2
XYT 1, 2, 3 1, 2, 3
XYTXYTXY 1, 2, 3 3, 1, 2
N1 1, 2, 3 0, 0, 1
N2 1, 2, 3 0, 0, 2
N3 1, 2, 3 0, 0, 3
N4 1, 2, 3 0, 0, 4
N5 1, 2, 3 0, 0, 5
N6 1, 2, 3 0, 0, 6
N7 1, 2, 3 0, 0, 7
N8 1, 2, 3 0, 0, 8
N9 1, 2, 3 0, 0, 9
N8N9 1, 2, 3 0, 8, 9
N7N8N9 1, 2, 3 7, 8, 9
N0N1N2N3N4N5N6N7 1, 2, 3 5, 6, 7
N4N4N4N4***N1- 1, 2, 3 0, 0, 255
XYD 1, 2, 3 1, 2, 2
N4N5N6D 1, 2, 3 5, 6, 6
XYP 1, 2, 3 0, 0, 1
XYS 1, 2, 3 0, 2, 1
XYTS 1, 2, 3 1, 3, 2
XYTR 1, 2, 3 2, 3, 1
N9XYTR 1, 2, 3 2, 3, 1
N9XYTRP 1, 2, 3 9, 2, 3
XY+ 1, 2, 3 0, 0, 3
N1N1+ 1, 2, 3 0, 0, 2
XYT++ 1, 2, 3 0, 0, 6
XY+ 2147483637, 10, 3 0, 0, 2147483647
XY- 1, 2, 3 0, 0, -1
XY* 3, 2, 1 0, 0, 6
XY* -3, 2, 1 0, 0, -6
XY* 3, -2, 1 0, 0, -6
XY* -3, -2, 1 0, 0, 6
XY/ 4, 2, 1 0, 0, 2
XY/ 4, 3, 1 0, 0, 1
XY/ -4, 3, 1 0, 0, -1
XY/ 4, -3, 1 0, 0, -1
XY/ 4, 5, 1 0, 0, 0
XY% 4, 5, 1 0, 0, 4
XY% 7, 5, 1 0, 0, 2
XY% 7, -5, 1 0, 0, 2
XY% -7, 5, 1 0, 0, 3
XY% -7, -5, 1 0, 0, 3
XY^ 1, 3, 2 0, 0, 2
XY& 1, 3, 2 0, 0, 1
XY| 1, 3, 2 0, 0, 3
X! 0, 2, 3 0, 0, 1
X! 1, 2, 3 0, 0, 0
Y! 1, 2, 3 0, 0, 0
T! 1, 2, 3 0, 0, 0
X! -1, 2, 3 0, 0, 0
X! -2, 2, 3 0, 0, 0
X!! 2, 2, 3 0, 0, 1
XY= 1, 2, 3 0, 0, 0
XX= 1, 2, 3 0, 0, 1
XY< 1, 2, 3 0, 0, 1
XY> 1, 2, 3 0, 0, 0
XN0[N1+] 1, 2, 3 0, 0, 1
XN0N1-[N1+] 1, 2, 3 0, 0, 1
XN1[N1+] 1, 2, 3 0, 0, 2
N2N3[N4+] 1, 2, 3 0, 0, 14
XTX-[N9+] 1, 2, 3 0, 0, 19
XTX-[N9+]X 1, 2, 3 0, 19, 1
XX-[N4+] 1, 2, 3 0, 0, 0
XX-[N4+]X 1, 2, 3 0, 0, 1
N0N2[N3[N1+]] 1, 2, 3 0, 0, 6
N0N2[N3[N4[N1+]]] 1, 2, 3 0, 0, 24
XYTXYTXYT 1, 2, 3 error
NNNNNNNNN 1, 2, 3 error
N0N1N2N3N4N5N6N7N8 1, 2, 3 error
N0N1N2N3N4N5N6N7ND 1, 2, 3 error
P 1, 2, 3 error
XYR 1, 2, 3 error
XS 1, 2, 3 error
X+ 1, 2, 3 error
TX-[N1+] 1, 2, 3 error
N0N1[N1[N1[N1[N1[N1[N1[N1[N1[N1+]]]]]]]]] 1, 2, 3 error
XYT+++ 1, 2, 3 error
XY+ 2147483637, 11, 3 error
XY- -2147483638, 11, 3 error
XY* 1073741823, 4, 3 error
XY* -1073741823, -4, 3 error
XY* -1073741824, 4, 3 error
XY* 1073741824, -4, 3 error
XY/ 1, 0, 3 error
XY% 1, 0, 3 error

Requerimientos no funcionales

  • El proyecto debe estar armado utilizando la herramienta Leiningen.
  • El código debe estar separado en al menos dos capas de abstracción: lógica y presentación.
  • La capa lógica debe estar programada en Clojure, utilizando funciones puras.
  • No hay requerimientos específicos acerca de la capa de presentación. Algunas opciones:
    • En Clojure con JavaFX
    • En Clojure con Swing (para evitar la dependencia externa)
    • En Java con JavaFX
  • La ejecución de la capa lógica debe ocurrir en un hilo diferente a la interfaz gráfica: no debe ocurrir que la interfaz queda “frizada” mientras se ejecuta la máquina virtual.
  • Puntos extra por usar todos los cores disponibles para el cálculo de la animación.
  • Puntos extra por lograr que la animación se ejecute en forma fluida.

Todos los requerimientos son mínimos. Se permite agregar elementos adicionales a la interfaz y al lenguaje de la máquina virtual.

Documentación Audiovisual

Cada integrante debe presentar un video individual que cumpla con:

  • Duración: 5 a 10 minutos
  • Debe verse la cara del expositor
  • Mostrar el programa funcionando (máximo 1 minuto)
  • Explicar:
    • Flujo del programa
    • Funcionamiento de las secciones de código más relevantes
    • Dónde se crean los hilos y cómo se logra la concurrencia

Entrega y Gestión de Repositorio

La entrega se realiza mediante GitHub Classroom, en equipos de 2 integrantes.

Pasos para vinculación

  1. Acceder al enlace: GitHub Classroom TP2
  2. Un integrante:
    • Crea un grupo (máximo 2 personas)
    • Asigna un nombre identificable y académico
  3. El segundo integrante:
    • Ingresa al mismo enlace
    • Se une al grupo creado

Repositorio

  • GitHub genera automáticamente el repositorio compartido
  • Entrega oficial: mediante Issue o Pull Request
    • Indicar rama de entrega
    • Estado del proyecto
    • Condiciones de ejecución
  • Se recomienda clonar el repositorio en limpio para verificar funcionamiento
  • Al aprobarse, los cambios deben integrarse a la rama principal

El archivo readme.md debe ser el primer archivo incluido en el repositorio, y debe estar disponible en la rama main. Incluir la información completa del trabajo: título del TP, universidad, facultad, materia, nombre del grupo, integrantes, descripción breve del proyecto, instrucciones para ejecución, etc.

Entrega y nota

  • La entrega debe realizarse dentro del plazo indicado como “fecha límite de entrega” en el calendario de la materia.
  • Si no se cumple con esta fecha, el trabajo será considerado desaprobado y no se aceptarán entregas posteriores.

Evaluación

  • Una vez recibido el trabajo, el corrector decidirá si está aprobado o no.
  • Si se aprueba, se asignará una nota entre 4 y 10.
  • Se contempla una única instancia de reentrega, dentro del plazo de la “fecha límite de aprobación”, tanto si el trabajo fue aprobado como si no.
